LLENTAB sekundrání konstrukce

Efektivní řešení pro sekundární konstrukce

LLENTAB profily

Profily

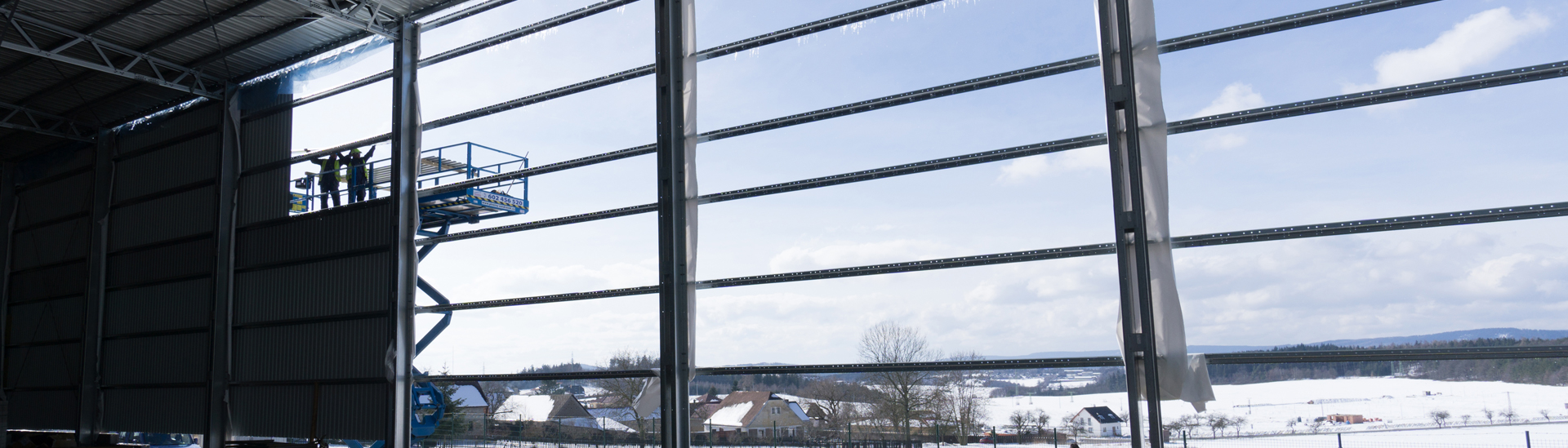

LLENTAB řešení pro sekundární konstrukce

Kromě nosných konstrukcí dodává LLENTAB řadu profilů určených pro jednotlivé typy sekundárních konstrukcí. Veškeré žárově zinkované profily tvarů „Z“ „C“ „H“ jsou jednoduše kombinovatelné se všemi typy nosných konstrukcí (železobetonovými, ocelovými i dřevěnými).

Profily jsou určeny převážně pro realizaci střešního opláštění, výměn pro světlíky, odvody kouře a tepla, vzduchotechnických jednotek a rozvodů. Na stěnových pláštích mají profily využití jako podpůrné konstrukce pro stěnové pláště, rámy pro okna, vrata a dveře, případně ochranné konstrukce v úrovních podlahy. Díky svému modulovému uspořádání se profily často používají pro konstrukci technologických mostů a tras a podpůrných konstrukcí pro rozvody médií.

Samostatnou kapitolou je potom využití profilů pro stropy nosných pater v administrativních budovách a skladovacích a výrobních halách, případně pro konstrukci tribun ve sportovních halách. Běžnou součástí dodávky sekundární konstrukce LLENTAB je statický výpočet a návrh požární odolnosti podle Eurokódů. Standardní prvky jsou skladem a běžná dodací lhůta u specifických projektů je 2 týdny od zadání.

“Z” PROFIL

LLENTAB - Z profily pro sekundární konstrukce

Využití:

Sekundární profily pro střešní a stěnové opláštění budov a pro technologické lávky.

Rozměry:

Z-profily mají výšku 150 / 200 / 250 mm, tloušťky materiálu jsou 1,5 / 2 / 3 / 4 mm.

Materiál:

Žárově zinkovaná ocel s pevností na mezi kluzu 350 MPa pro tloušťku 3 mm a 420 MPa pro tloušťku 4 mm. Zinkování 275 g/m2 pro tloušťku 1,5 / 2 mm, 450 g/m2 pro tloušťky 3 / 4 mm.

Provedení otvorů:

Otvory o průměru 12,5 / 13,5 / 16,5 mm mohou být umístěny v pásnici i stojině.

Spojovací materiál:

Spojky jsou navrženy dle návazností na nosnou konstrukci, spojovací materiál pevnostní třídy 8.8.

“C” PROFIL

LLENTAB - C profily pro sekundární konstrukce

Využití:

Sekundární profily pro střešní a stěnové opláštění budov, výměny pro střešní světlíky, plošiny, stěnové rámy pro stavební výplně, stropnice, průvlaky stropů a profily pro technologické lávky.

Rozměry:

C-profily mají výšku 100 / 170 / 250 / 300 / 360 / 380 mm, tloušťky materiálu jsou 2 / 3 / 4 / 5 / 6 mm.

Materiál:

Žárově zinkovaná ocel s pevností na mezi kluzu 350 MPa pro tloušťku 3 mm, 420 MPa pro tloušťku 4 mm a 500 MPa pro tloušťky 5 / 6 mm. Zinkování 275 g/m2 pro tloušťku 2 mm a 450 g/m2 pro tloušťky 3 / 4 / 5 / 6 mm.

Provedení otvorů:

Otvory pro instalace o průměru 12,5 mm a 16,5 mm mohou být umístěny v pásnici i stojině.

Spojovací materiál:

Spojky jsou navrženy dle návazností na nosnou konstrukci, spojovací materiál pevnostní třídy 8.8.

“H” PROFIL

LLENTAB - H profily pro sekundární konstrukce

Využití:

Sekundární profily pro střešní a stěnové opláštění budov, profily pro technologické lávky, odvodňovací profily do nezpevněných cest.

Rozměry:

H-profily mají vnitřní výšku 102 mm, vnější výška se mění podle tloušťky materiálu 3 / 4 / 5 / 6 mm.

Materiál:

Žárově zinkovaná ocel s pevností na mezi kluzu 350 MPa pro tloušťku 3 mm, 420 MPa pro tloušťku 4 mm a 500 MPa pro tloušťky 5 / 6 mm. Zinkování 450 g/m2 pro všechny tloušťky materiálu.

Provedení otvorů:

Otvory o průměru 12,5 mm a 16,5 mm mohou být umístěny v pásnicích i hlavní stojině.

Spojovací materiál:

Spojky jsou navrženy dle návazností na nosnou konstrukci, spojovací materiál pevnostní třídy 8.8.

Podrobné informace o profilech

Rádi Vám navrhneme optimální řešení.
Neváhejte nás kontaktovat.
