Další nové objekty jsme dokončili v říjnu

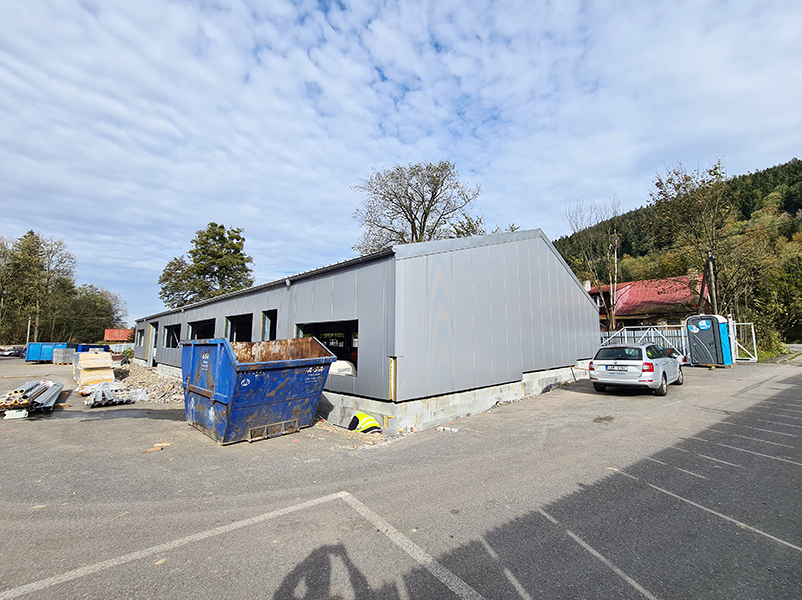

CZ0889 Trčka 2 – výrobní hala (Ostravice)

Objednatelem nové výrobní haly s vestavbou byla společnost BDSTAV MORAVA s.r.o. z Bruzovic, investorem firma CNC Obrábění Trčka z Ostravice v okrese Frýdek-Místek v Moravskoslezském kraji. Společnost vznikla již v roce 1990 a její hlavní pracovní náplní je výroba strojních součástí na zakázku. Výrobní hala má půdorys 16,7 x 35,6 m (šířka x délka) a její vnitřní světlá výška je 2,8 / 2,5 m. Konstrukce LLENTAB S17/14R má sedlovou střechu se sklonem 17°. Jednoplášťová střecha je vyskládána ze střešních sendvičových panelů s výplní minerální vlnou 190/150 mm. Nosnými prvky jsou vaznice, které jsou kladeny kolmo na konstrukce příhradových vazníků. Svisle kladené sendvičové panely s jádrem z minerální vlny (140 mm) tvoří stěnové opláštění nové haly a jsou tradičním řešením u skladových a výrobních hal. Součástí haly je vestavba patra s plochou 83 m² (šířka 5 m, délka 16,5 m) a užitnou nosností 250 kg/m². Nosná ocelová konstrukce má tl. 250 mm, na ní je položen ocelový pozinkovaný trapézový plech. Montážní tým LLENTAB zajistil i stavební připravenost pro vrata, dveře a okna haly.

CZ0950 DŘEVO TRUST PLZEŇ – skladovací hala (Plzeň)

Montáž skladovací haly s přístřeškem jsme v říjnu dokončili pro plzeňskou společnost ZDP – DŘEVOPRODEJ, s.r.o.. Hala má půdorys 49,4 / 42,4 x 91,3 m (šířka x délka), světlá výška včetně přístřešku je 11,3 / 10,7 / 6 m. Sedlová střecha má sklon 4°, střešní plášť s krytinou z ocelového pozinkovaného trapézového plechu je neizolovaný. Stěnové opláštění LLENTAB typ 7 tvoří horizontálně kladené minerální sendvičové panely. Ze sendvičových panelů je i kouřová clona v hale. Nosná konstrukce je kotvena do železobetonových sloupů. V jedné z os jsou ŽB sloupy upraveny pro uložení konstrukce patra, a to v úrovni 3,9 – 4,3 m od podlahy. Kotvení patra je provedeno na ocelové kotevní desce, umístěné v ploše boční stěny sloupu. Součástí dodávky jsou i sekční vrata plná 5 000 x 4 500 mm (2 ks) a sekční vrata s dvířky 5 000 x 4 500 mm (2 ks). Světlíky jsou z fixního trapézového laminátu a mají rozměry 1 200 x 5 250 mm (27 ks) a 900 x 5 250 mm (12 ks). Přistřešení na štítové straně ve výšce 6 m má velikost 6,5 x 49,4 m (odsazení x délka). Skladovací hala má zvýšenou požární odolnost – nosná konstrukce střechy má odolnost R15, u středových sloupů je E30 a u obvodových sloupů R45. Opláštění stěn má požární odolnost EW45, kouřová clona REI 30.

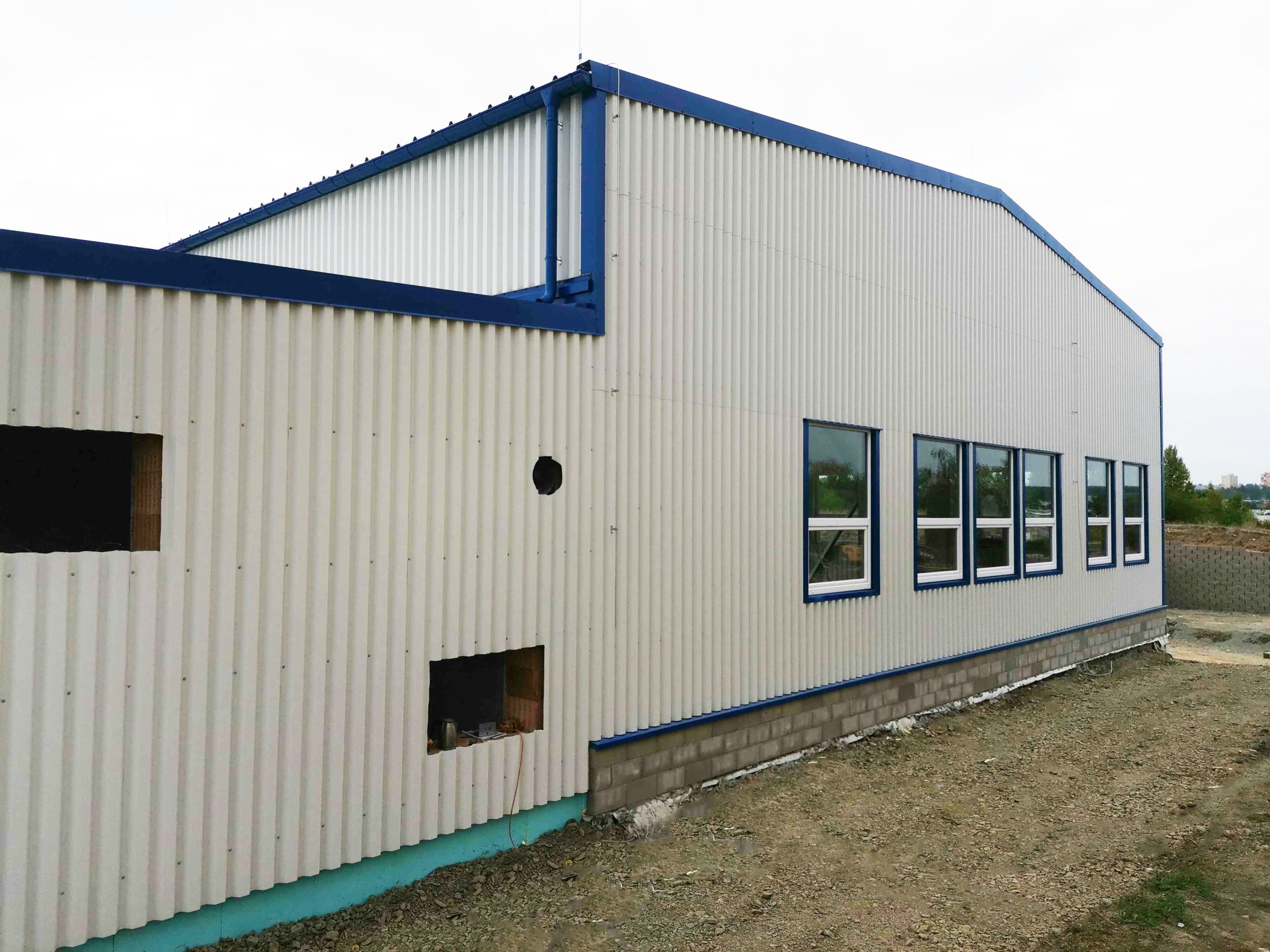

CZ1178 KOVOŠROT GROUP – haly pro třískoviště a likvidace autovraků (Praha-Dolní Měcholupy)

Objednatelem dvou objektů, které jsme realizovali v rámci modernizace areálu společnosti KOVOŠROT GROUP CZ s.r.o. v Praze-Dolních Měcholupech, bylo sdružení stavebních firem HOCHTIEF CZ a.s. a PROFISTAV Litomyšl a.s. V areálu investora jsme stavěli ocelové haly pro dva objekty – třískoviště a likvidace autovraků. Třískoviště má půdorys 12,9 x 15,1 m (šířka x délka) a jeho vnitřní světlá výška je 6,2 m. Pultová střecha má sklon 4° a je kryta ocelovým pozinkovaným trapézovým plechem. Ze stejného materiálu je i stěnové opláštění. Objekt je bez tepelné izolace. Druhý objekt, určený pro likvidace autovraků, je hala s půdorysem 9,8 x 17,1 m (šířka x délka) a vnitřní světlou výškou 5,3 m. Dvouplášťová sedlová střecha má sklon 7° a její opláštění LLENTAB typ 2LF tvoří dvě vrstvy. Horní vrstva nad konstrukcí příhradového vazníku je tvořena krytinou z trapézového plechu opatřenou vrstvou proti odkapávání sražených par. Nosnými prvky jsou vaznice kladené kolmo na konstrukce příhradových vazníků. Spodní vrstva pod konstrukcí příhradového vazníku tvoří podhled v hale. Nosnými prvky jsou Z-profily, zavěšené na spodní pásnice vazníků. Mezi tyto profily je jako tepelná izolace vložena 200 mm silná vrstva minerální vlny. Podhledovou vrstvu tvoří trapézový plech. Vnější líc stěnového opláštění LLENTAB typ 4F tvoří trapézový plech, kotvený přes vodorovně kladené stěnové paždíky k nosným sloupům haly. Mezi stěnové paždíky je vložena tepelná izolace (150 mm minerální vlny). Vnitřní pohledovou vrstvu tvoří trapézový plech. Hala třískoviště nemá vrata, u druhé haly jsou instalovány elektrická sekční vrata o rozměrech 6 000 x 3 000 mm (2 ks) a 3 000 x 2 770 mm, vybavená zařízením (laserový scanner, světelná mříž, indukční smyčka, radar) umožňujícím bezkontaktní otevření vrat pro projíždějící vysokozdvižné vozíky.

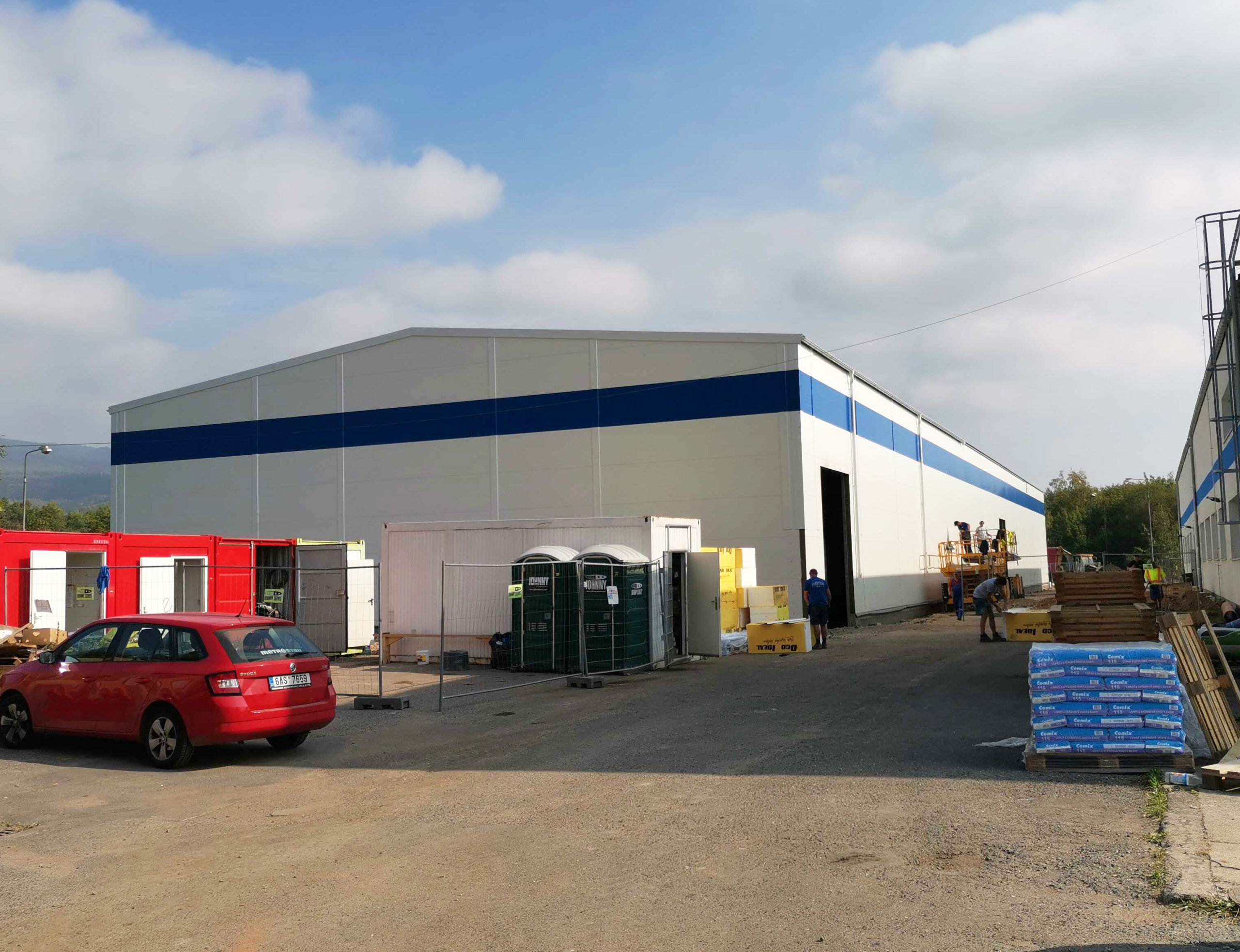

CZ1328 HIT OFFICE ZATEPLENÁ PROBOŠTOV – skladová hala (Proboštov)

Pro objednatele, kterým je společnost Metrostav a.s., Divize 8 z Prahy, jsme realizovali v rámci projektu „Revitalizace budov bývalé opravny na podnikatelský objekt společnosti HIT OFFICE s.r.o.“ (která je investorem) v Proboštově zateplenou skladovou halu. HIT OFFICE je česká rodinná firma s více než 25letou tradicí, která patří v rámci středoevropského regionu mezi nejvýznamnější výrobce a distributory kancelářských, školních a potravinářských výrobků z papíru, kartonů a lepenek. Hala má půdorys 24 x 78 m a její vnitřní světlá výška je 7 m. Dvouplášťová sedlová zateplená střecha LLLENTAB typ 2LF má sklon 7°. Stěnové opláštění LLENTAB typ 7 tvoří vodorovně kladené sendvičové panely s izolací z minerální vlny (150 mm. Nově postavená hala je samostatně stojící objekt a je připravena na možné plánované rozšíření haly (navazující hala o stejném rozponu). Ve vnějším plášti jsou elektricky ovládaná sekční vrata o velikosti 4 000 x 4 500 mm (1 ks) a 3 500 x 4 500 mm (2 ks). Vzhledem k zaměření firmy není překvapením, že hala má vysokou požární odolnost – u nosné konstrukce střechy a obvodových sloupů R45, u střešního pláště a vnějšího opláštění stěn EI45 DP1 a u vnitřního stěnového opláštění EW45 DP1.

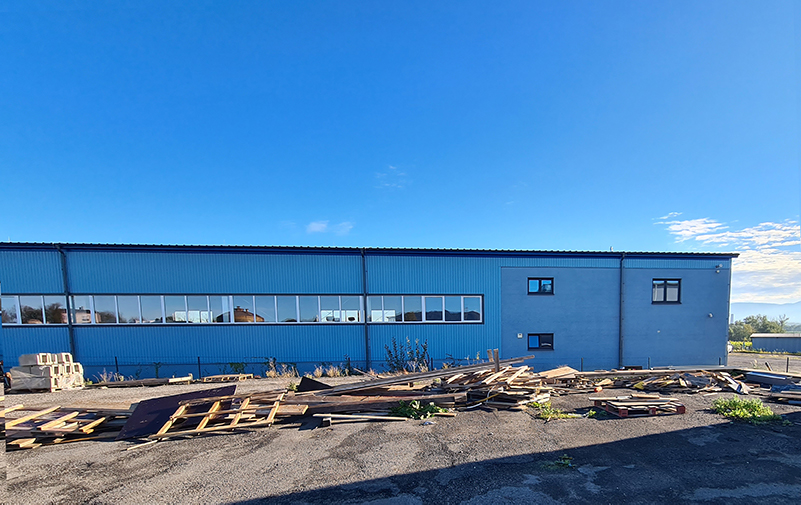

CZ1389 Gastro Menu Express – přístavba skladu s krčkem + opláštění stávající haly (Třinec)

V rámci rekonstrukce a přístavby objektu na výrobnu jsme v Třinci stavěli přístavbu skladu s krčkem a opláštění stávajícího objektu. Objednatelem byla stavební společnost AK plus Novostav s.r.o. se sídlem Třinci-Lyžbicích, investorem rekonstrukce a přístavby je společnost SALVEON a.s. se sídlem v Brně. Celé zázemí bude využívat společnost GASTRO-MENU EXPRESS a.s., jejíž hlavním předmětem činnosti je výroba lahůdkářských výrobků a jejich následná distribuce do maloobchodní sítě. Firma byla založena v roce 1998, nicméně tradice výroby v původních prostorách se počítá již na desetiletí.

První objekt, který vyrostl na „zelené louce“ a navazuje na stávající halu, je přístavba skladu, dok pro náklad a spojovací krček. Půdorys je 14,8 x 16 m, vnitřní světlá výška se liší podle části objektu – v krčku je 3,6 m, v doku 4,5 m, v expedici 5 m, v přístavbě 6 / 6,7 m. Střecha přístavby je sedlová a má sklon 6°, u doku je sklon střechy 4°. Střešní plášť LLENTAB typ 6 tvoří střešní sendvičové PIR panely, svisle kladené sendvičové panely jsou použity i na stěnách objektu a na vnitřních příčkách. U spojovacího krčku je na střeše typ střešního pláště LLENTAB SPHI, což je izolovaná střecha (horní vrstva 160 mm EPS a spodní vrstva 2×30 mm minerální vlny), která používá trapézové plechy s vysokým profilem (128 mm), vodotěsnou krytinou je PVC-P fólie. Opláštění stávajícího objektu je provedeno doplněním nosných a podpůrných pozinkovaných C a L profilů. Panely s izolací z PUR pěny mají tloušťku 60 nebo 100 mm.  Přístup do nové haly zajišťují sekční vrata s elektropohonem o velikosti 2 500 x 2 500 mm (1 ks), součástí dodávky LLENTAB byla i stavební připravenost pro vrata o rozměru 1 400 x 2 100 mm (10 ks) a dveře 1 300 x 2 100 mm (3 ks) a 1 100 x 2 100 mm (1 ks). Požární odolnost nosné konstrukce střechy, střešního pláště, opláštění stěn a obvodových sloupů je R15.

Další dokončené haly v minulých měsících naleznete zde.
